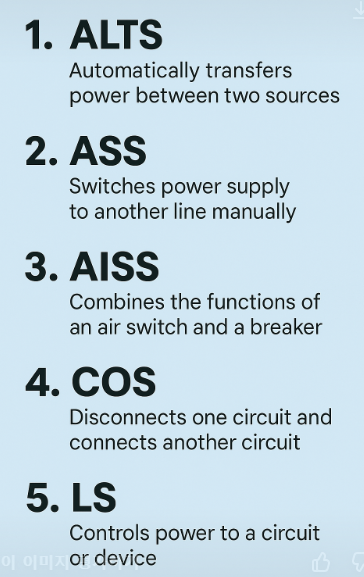

🔹 1. ALTS (Automatic Load Transfer Switch) – 10회 이상 기출 됨
기출 문제: ALTS 명칭 / 사용 용도
개념: 자동 부하 전환 개폐기로, 주전원이 정전 되거나 전압이 기준 이하로 떨어질 경우 예비 전원으로 자동 전환하여 안정된 전원 공급
포인트: 이중 전원 확보용 / 무정전 중요 부하에 사용
🔹 2. ASS (Auto Section Switch)
기출 문제: ASS Lock전류 / 개폐기 기능 / 정격전압
개념: 자동 고장 구분 개폐기. 고장 발생 시 해당 구간을 자동으로 차단하여 사고 확산 방지
특징: 정격 Lock 전류 이상 발생 시 개폐기 동작 후 고장 구간 분리
🔹 3. AISS (Air Insulated Sectionalizing Switch)
기출 문제: AISS 명칭 / 기능
개념: 기중절연형 자동 고장 구분 개폐기
기능: 사고 구간 차단 + 과부하 보호 + 돌입전류 억제
🔹 4. LBS (Load Break Switch)
기출 문제: LBS 명칭 / 역할 / 유사기기
개념: 부하 전류까지 개폐할 수 있는 개폐기. 고장 전류 차단은 불가능
유사기기: IS (기중 부하 개폐기), ASS (자동 고장 구분 개폐기)
🔹 5. COS (Cut-Out Switch)
기출 문제: COS의 역할 / 설치 위치
개념: 변압기 1차 측에 설치되는 개폐기. 과전류 차단 기능이 있으며 퓨즈와 일체형
용도: 배전변압기 보호
🔹 6. 선로개폐기 (LS)
기출 문제: 책임분계점 / 무부하 개방 / ASS 대체 장비
개념: 무부하 상태에서 회로를 개폐하는 기능. 보통 66kV 이상 선로에서 사용됨
역할: 구간 분리, 책임 분계점 설정
🔹 7. 절체 스위치 (Transfer Switch)
기출 문제: UPS 블록도 내 절체스위치 기능
개념: 상용 전원과 예비 전원 사이를 전환해주는 장치
포인트: 수동/자동 방식, UPS 및 ALTS 내부 구성 요소
🔹 8. 바이패스 스위치 (Bypass Switch)
기출 문제: UPS 고장 시 우회 경로
개념: UPS나 ALTS 고장 시 직접 부하로 전력을 공급하도록 우회 시키는 장치
용도: 유지 보수 및 긴급 상황 시 안정성 확보
🔹 9. 스위치 종류 및 설치 기준
기출 문제: 분전반 내 스위치 설치 위치, 높이, 회로 구분
개념: 스위치 종류에 따라 안전성, 접근성, 구분성 확보 필수
규정: 바닥 기준 높이 1.4~1.8m 설치, 격벽 구분 등
🔹 10. 고장전류 차단 여부
기출 문제: LBS와 같은 개폐기 들이 고장 전류 차단 가능한지
개념 정리:
- LBS, COS → 부하 전류 차단 O / 고장전류 차단 X
- ASS, AISS → 고장전류 인식 및 자동 차단 O
